راهاندازی سنکرون سه دیزل ژنراتور کامینز در نیروگاه دخانیات گیلان
راهاندازی و تنظیم سامانه سنکرون سه دیزل ژنراتور کامینز C1675 D5 با سه ترانس ۲۰۰۰ کاوا و اتصال به باس ۲۰ کیلوولت برای برق خودتأمین، اضطراری و پیکسایی مجتمع دخانیات گیلان.

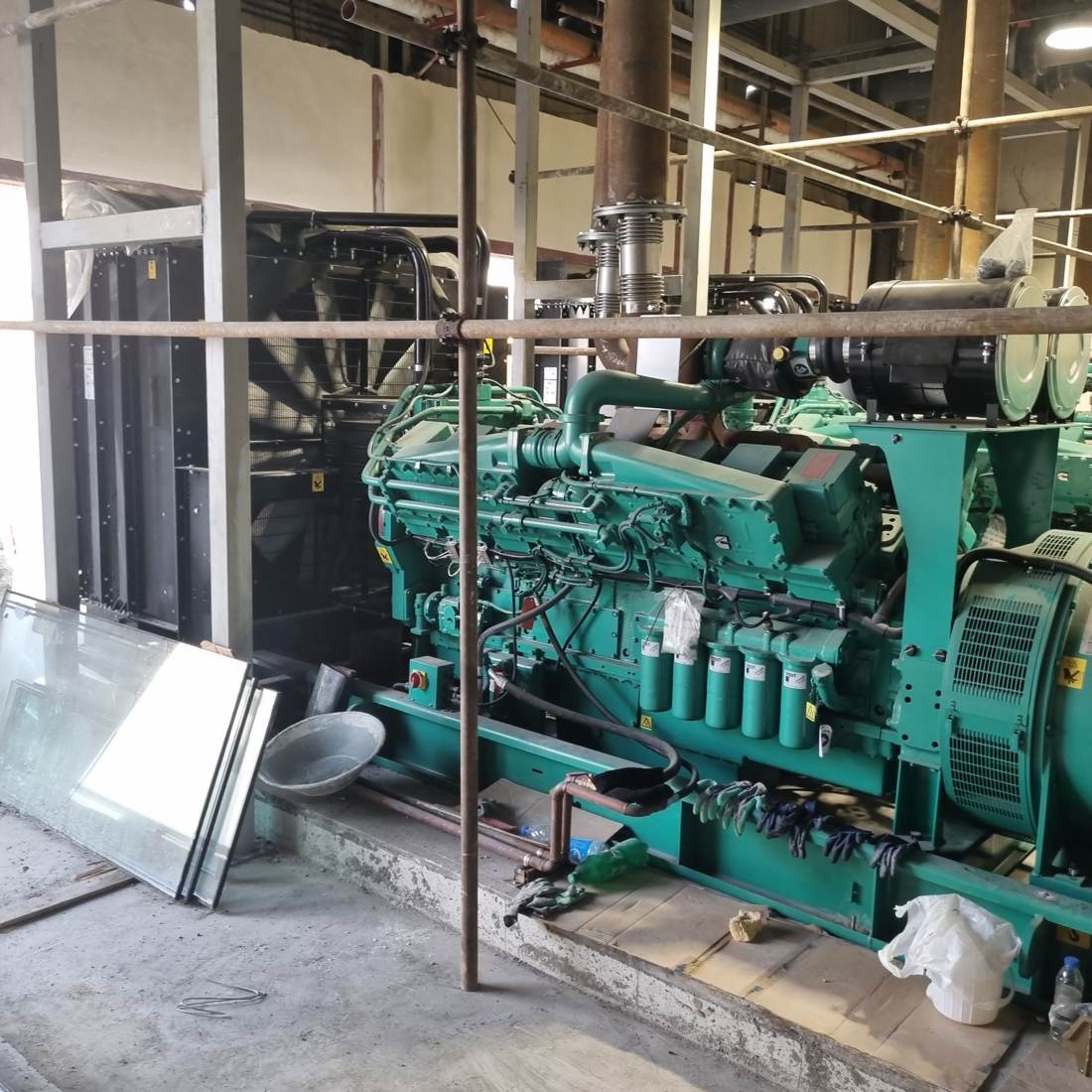

نیروگاه خودتأمین مجتمع دخانیات گیلان با سه دستگاه دیزل ژنراتور کامینز C1675 D5، سه ترانسفورماتور افزاینده ۲۰۰۰ کاوا و سامانه سنکرون فشار متوسط راهاندازی شد. تیم فنی آتروپات دیزل راهاندازی، تنظیم منطق سنکرون، تقسیم بار و آزمون عملکرد این مجموعه چندمگاواتی را انجام داد تا کارخانه در زمان خاموشی برق، تولید خود را حفظ کند و در ساعات اوج مصرف از امکان پیکسایی برخوردار باشد.
مجتمع دخانیات گیلان
۴ مگاوات
۳ دستگاه کامینز
باس ۲۰ کیلوولت
آتروپات دیزل
از خاموشی خطوط تولید تا برق خودتأمین
چالش مجموعه
محدودیت و قطع برق، فعالیت خطوط تولید را مختل میکرد و بنا بر خبر رسمی شرکت دخانیات ایران، در برخی دورهها تا سه روز در هفته بر تولید کارخانه اثر میگذاشت. پروژه باید منبعی مطمئن برای تداوم تولید و کاهش وابستگی به شبکه در ساعات بحرانی فراهم میکرد.
راهکار اجراشده
سه مولد ۴۰۰ ولت از طریق سه ترانسفورماتور افزاینده به باس ۲۰ کیلوولت متصل شدند. سامانه کنترل، کار موازی مولدها، تقسیم بار، اتصال کنترلشده به دو ورودی شبکه و انتقال نرم توان را مدیریت میکند.
نقش آتروپات دیزل در راهاندازی پروژه
ارزش اصلی این پروژه فقط نصب تجهیزات نبود؛ سه مولد، سه ترانس، تابلوهای فشار متوسط و دو ورودی برق شهر باید به یک سامانه هماهنگ و قابل بهرهبرداری تبدیل میشدند.
افتتاح رسمی و بازتاب رسانهای نیروگاه
این نیروگاه روز ۶ مرداد ۱۴۰۳ با نام «شهدای خدمت» و با حضور مدیران شرکت دخانیات ایران، نمایندگان مجلس و مسئولان استان گیلان به بهرهبرداری رسید. خبر رسمی شرکت دخانیات ایران، ظرفیت مجموعه را چهار مگاوات و هدف آن را تأمین برق خطوط تولید، جلوگیری از توقف کارخانه و کمک به جبران ناترازی برق استان اعلام کرد.
براساس همان گزارش، اجرای پروژه بیش از ۲۰ ماه ادامه داشت و بیش از ۷۰ درصد عملیات عمرانی، الکتریکال و مکانیکال آن در ۹ ماه پایانی تکمیل شد. بهرهبرداری از نیروگاه در اخبار صداوسیمای مرکز گیلان نیز بازتاب یافت و ظرفیت آن معادل مصرف حدود ۶۰۰۰ واحد مسکونی عنوان شد.
مشاهده خبر رسمی شرکت دخانیات ایرانمعماری الکتریکی نیروگاه

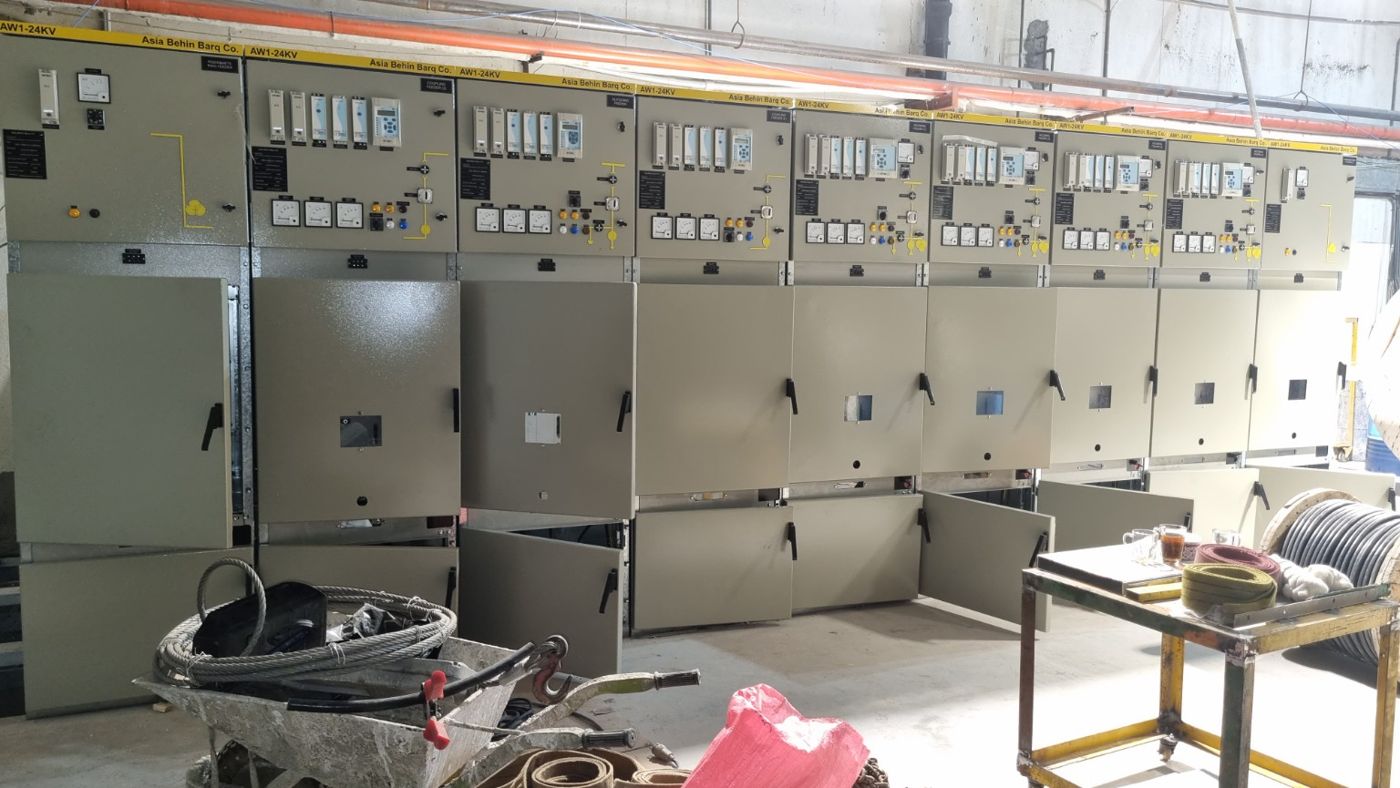

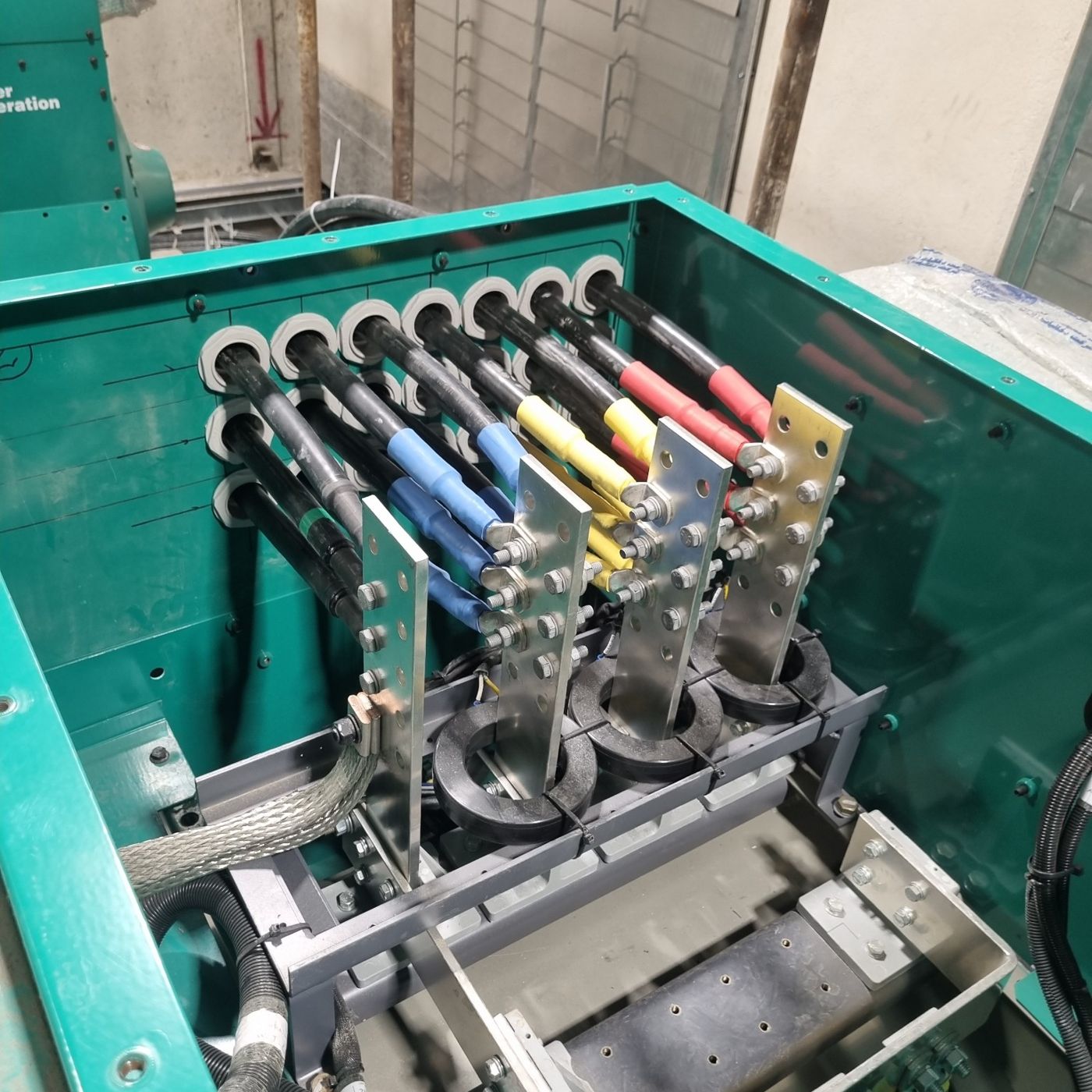

هر دیزل ژنراتور برق سهفاز را در سطح ۴۰۰ ولت تولید میکند. خروجی هر واحد به یک ترانسفورماتور افزاینده اختصاصی ۲۰۰۰ کاوا متصل میشود و پس از تبدیل به ۲۰ کیلوولت وارد تابلوهای فشار متوسط میگردد. سه شاخه تولید روی باس مشترک پارالل میشوند و دو ورودی برق شهر نیز در دو سمت باس قرار دارند.
مشخصات تجهیزات اصلی
جمع توان اضطراری سه دستگاه ۵۰۲۵ کاوا و جمع توان پرایم آنها ۴۲۰۰ کاوا است. عدد چهار مگاوات اعلامشده در خبر رسمی با ظرفیت اضطراری مجموعه همخوانی دارد؛ بهرهبرداری پیوسته براساس ریتینگ پرایم، شرایط محیطی و محدودیتهای شبکه برنامهریزی میشود.
منطق کار سنکرون و پیکسایی
آمادهسازی مولدها
کنترل وضعیت موتور، ولتاژ، فرکانس و توالی فاز هر واحد پس از استارت.
ورود مرحلهای به باس
اتصال هر مولد پس از تطبیق ولتاژ، فرکانس و زاویه فاز با باس زنده.
تقسیم بار
توزیع توان اکتیو و راکتیو متناسب با ظرفیت و تنظیمات سه دستگاه.
عملکرد هنگام خاموشی
ایزولهشدن شبکه و تغذیه بارهای کارخانه از باس نیروگاه براساس اولویت.
بازگشت برق شهر
سنکرون با شبکه، انتقال تدریجی بار و خروج مولدها پس از زمان خنککاری.
پیکسایی
کار موازی کنترلشده با شبکه برای محدودکردن توان دریافتی در ساعات اوج.
کنترل، حفاظت و آزمونهای راهاندازی
در راهاندازی این نیروگاه، صحت توالی فاز و زاویه ناشی از گروه برداری ترانسها، جهت CT و PT، فرمان و فیدبک کلیدهای فشار متوسط، اینترلاک ورودیها و کوپلرها، حفاظت برگشت توان، اضافهجریان، خطای زمین، افزایش و کاهش ولتاژ و فرکانس و عملکرد قطع اضطراری بهصورت یکپارچه بررسی شد.
ورود و خروج هر مولد، سنکرون با باس زنده، تقسیم بار بین سه واحد، قطع برق شهر، بازگشت شبکه، انتقال نرم بار و شرایط خطای ارتباطی نیز در مرحله تست کنترل شد تا از وصل خارج از سنکرون، برگشت توان و مانور ناخواسته میان ورودیهای شبکه جلوگیری شود.
نتیجه پروژه
مجتمع دخانیات گیلان اکنون به یک منبع برق خودتأمین چندمگاواتی مجهز است که از تداوم خطوط تولید در زمان خاموشی پشتیبانی میکند و امکان مدیریت توان دریافتی از شبکه را در ساعات اوج فراهم میسازد. این پروژه نمونهای از توان فنی آتروپات دیزل در سنکرون چند دیزل ژنراتور، پارالل با شبکه، راهاندازی تابلوهای فشار متوسط و تحویل سامانههای برق اضطراری صنعتی است.
