نصب و راهاندازی دیزل ژنراتور ۷۷۰ کاوا ولوو برای هواپیمایی کاسپین
حمل، نصب و راهاندازی دیزل ژنراتور ۷۷۰ کاوا ولوو–استمفورد با تابلو چنجاور اتوماتیک ۱۲۵۰ آمپر اشنایدر و کنترلر DSE7320 توسط آتروپات دیزل.
پروژه تأمین، نصب و راهاندازی برق اضطراری شرکت هواپیمایی کاسپین با یک دستگاه دیزل ژنراتور ۷۷۰ کاوا ولوو–استمفورد توسط آتروپات دیزل اجرا شد. برای مدیریت خودکار انتقال برق نیز تابلو چنجاور ۱۲۵۰ آمپر اشنایدر و کنترلر DSE7320 در نظر گرفته شد تا در زمان قطع برق شبکه، فرمان روشنشدن مولد و انتقال بارهای ضروری بهصورت خودکار انجام شود.
شرکت هواپیمایی کاسپین
۷۷۰ کیلوولتآمپر
Volvo / Stamford
آتروپات دیزل
نیاز پروژه و راهکار اجراشده
تداوم برق در یک مجموعه فعال هوانوردی، مستقیماً با آمادهبهکاری تجهیزات و بخشهای خدماتی ارتباط دارد. راهکار این پروژه، استقرار یک مولد اضطراری با ظرفیت ۷۷۰ کاوا و اجرای سامانه انتقال خودکار منبع بود؛ بهگونهای که عملکرد موتور، آلترناتور، مدار قدرت و کنترلر در یک زنجیره هماهنگ قرار بگیرد.

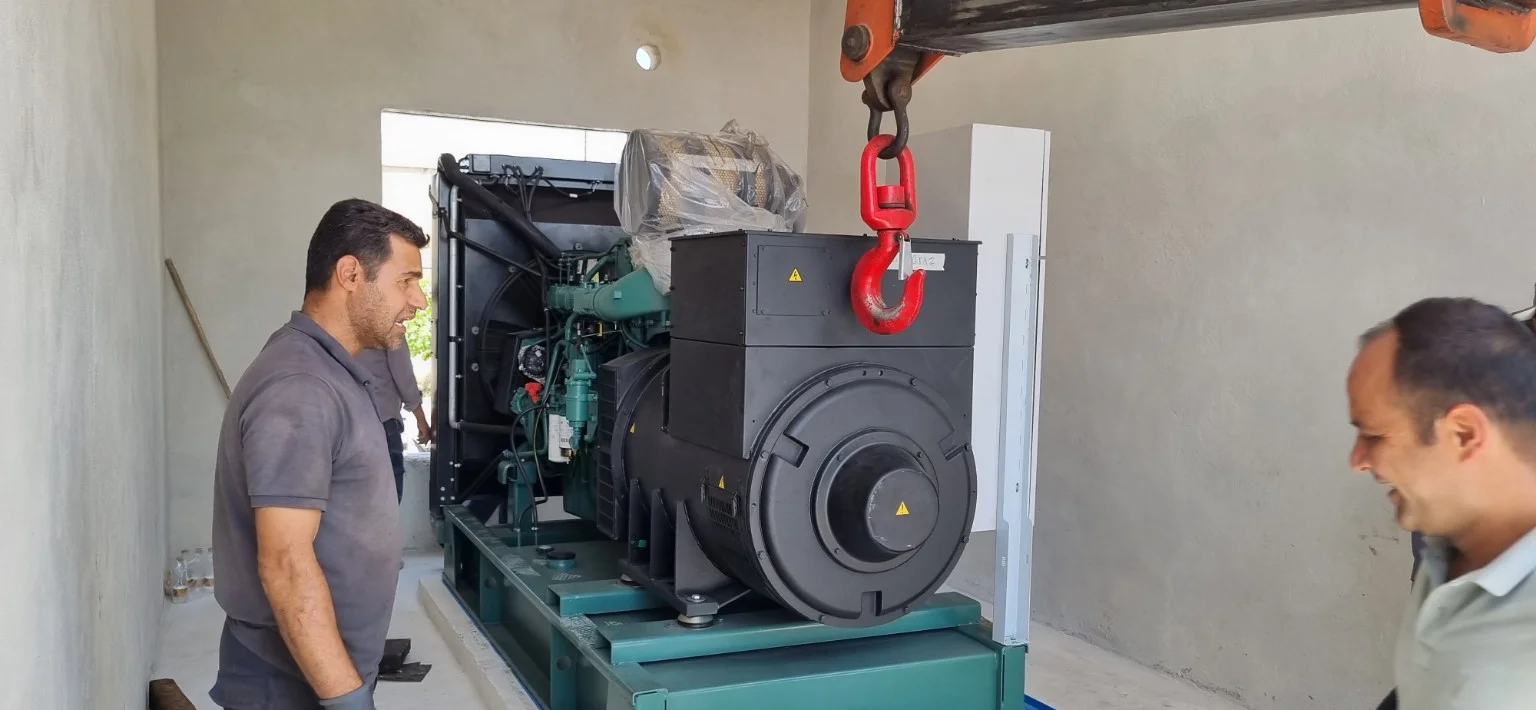

مجموعه مولد از موتور دیزل ولوو و آلترناتور استمفورد تشکیل شده است. در بخش انتقال برق، تابلو چنجاور اتوماتیک ۱۲۵۰ آمپر با تجهیزات اشنایدر و کنترلر دیپسی DSE7320 وظیفه پایش برق شهر، صدور فرمان استارت و مدیریت انتقال بار را بر عهده دارند.
تجهیزات اصلی پروژه
مراحل اجرای پروژه

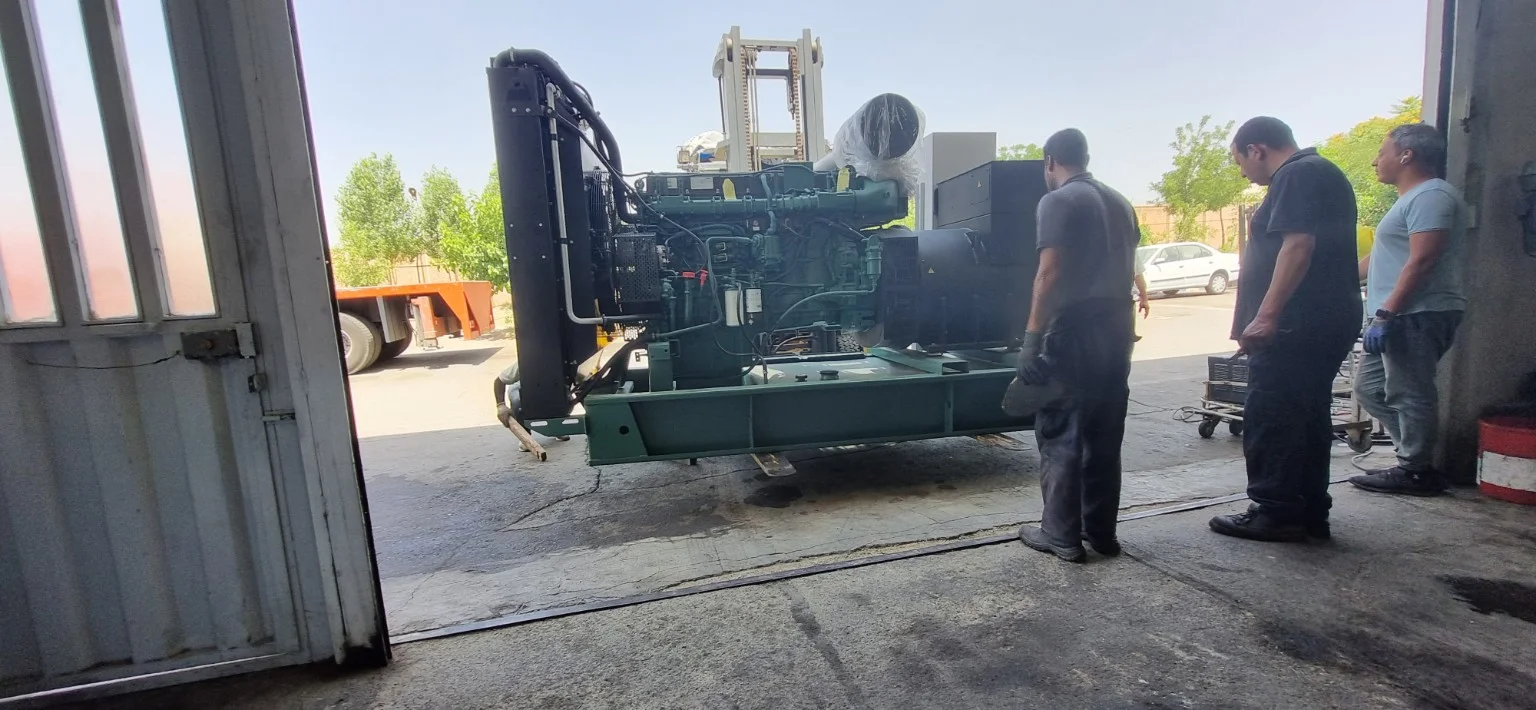

- بررسی مسیر حمل و محل استقرار: ابعاد ورودی، فضای مانور و بستر نصب برای ورود ایمن دستگاه بررسی شد.

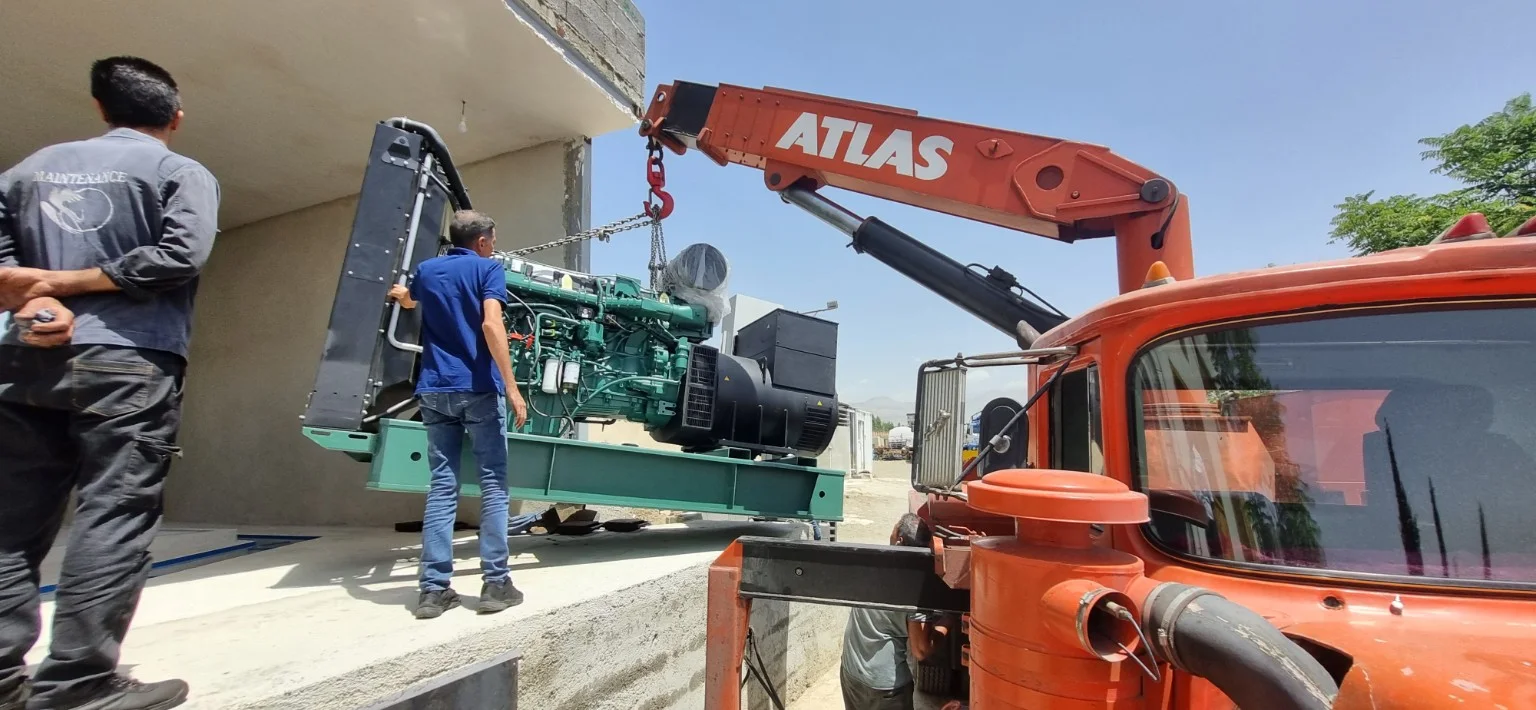

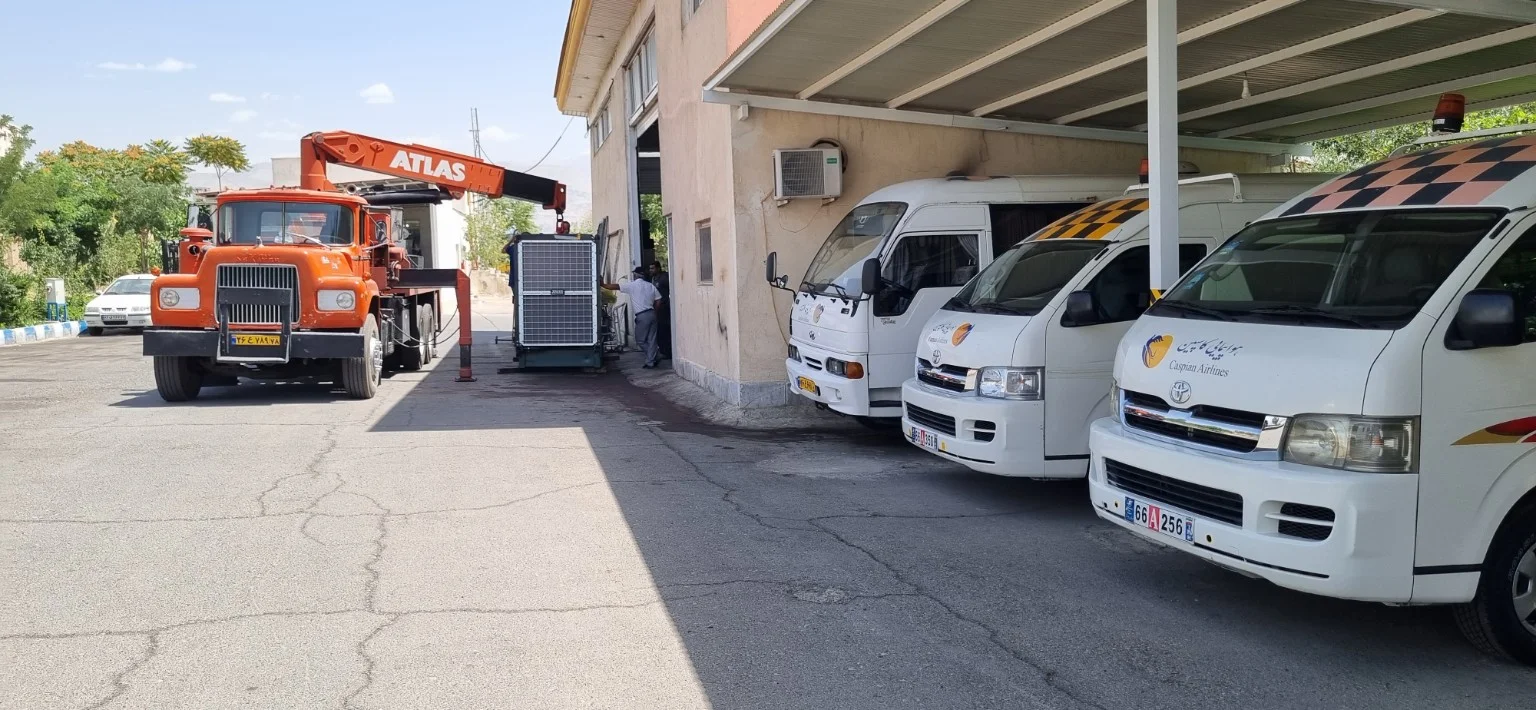

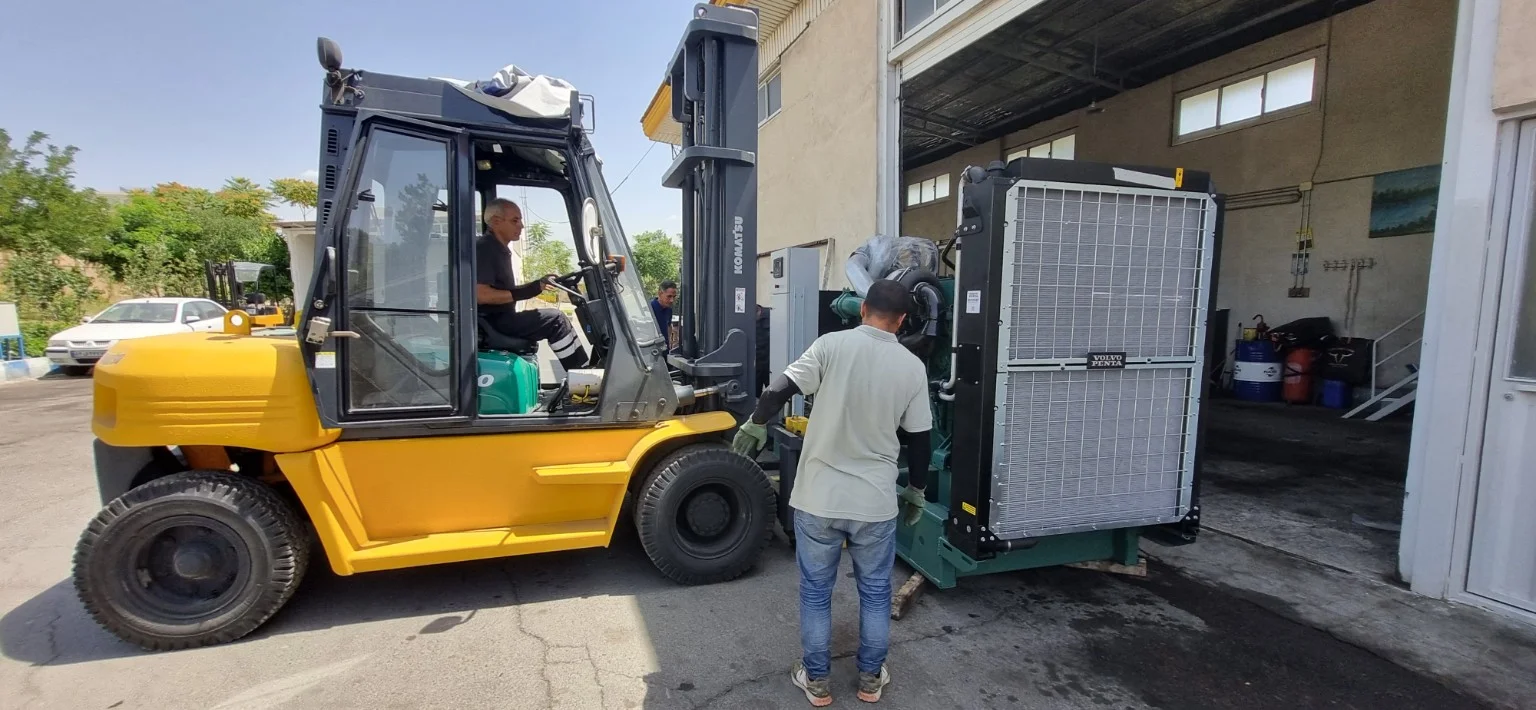

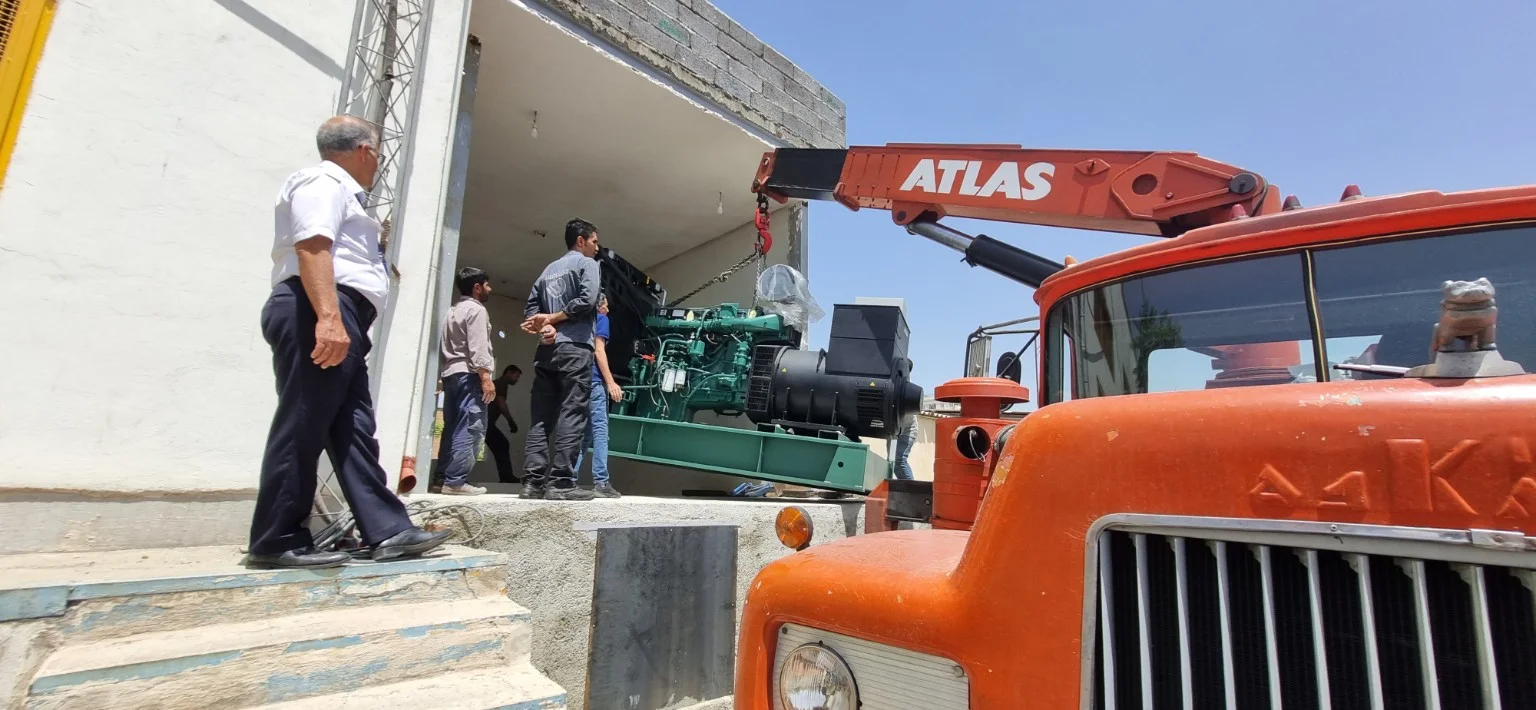

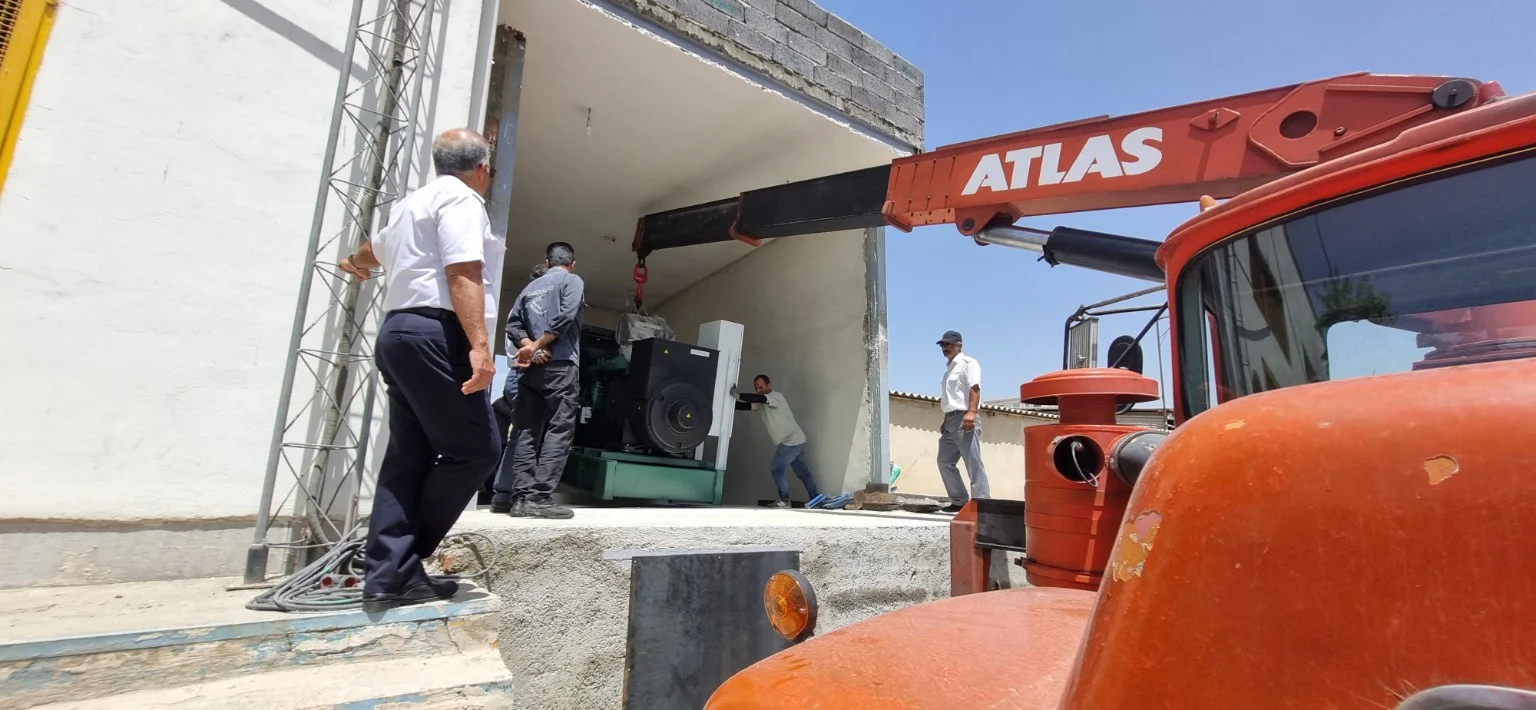

- تخلیه و جابهجایی: مولد با استفاده از جرثقیل و لیفتراک، مرحلهبهمرحله تا ورودی اتاق ژنراتور منتقل شد.

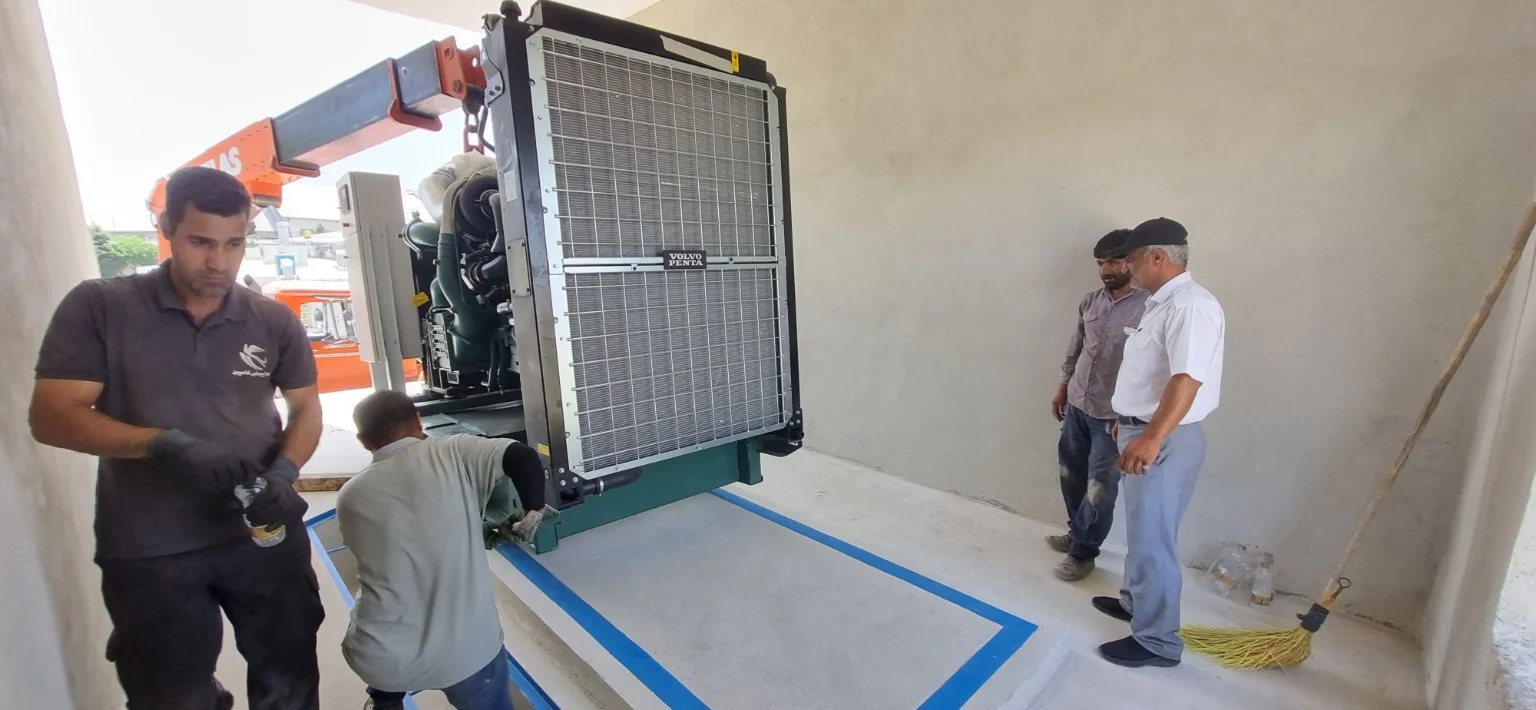

- جانمایی دقیق: دستگاه روی محل پیشبینیشده قرار گرفت و فضای دسترسی به موتور، رادیاتور و آلترناتور در نظر گرفته شد.
- اجرای مدار قدرت و فرمان: ارتباط مولد با تابلو چنجاور، کنترلر و تجهیزات حفاظتی برقرار شد.
- راهاندازی و کنترل عملکرد: توالی استارت، تشخیص وضعیت شبکه و انتقال خودکار منبع بررسی شد.
عملکرد تابلو چنجاور و کنترلر DSE7320
کنترلر DSE7320 از نوع AMF است و برق شبکه و خروجی ژنراتور را پایش میکند. در زمان قطع یا اختلال پایدار برق شهر، فرمان استارت مولد صادر میشود؛ پس از رسیدن ولتاژ و فرکانس به محدوده مناسب، تابلو چنجاور بار را به ژنراتور منتقل میکند. با بازگشت پایدار برق شبکه نیز بار به برق شهر برمیگردد و موتور پس از طی زمان خنککاری متوقف میشود.
نتیجه پروژه
عملیات حمل، ورود، جانمایی و راهاندازی دیزل ژنراتور ۷۷۰ کاوا برای شرکت هواپیمایی کاسپین با موفقیت انجام شد. حاصل پروژه، یک سامانه برق اضطراری یکپارچه با مولد ولوو–استمفورد، تابلو چنجاور ۱۲۵۰ آمپر اشنایدر و کنترلر DSE7320 است که مدیریت خودکار قطع و بازگشت برق شبکه را انجام میدهد.
